Что включают в себя расчеты:
- анализ инженерно-геологических условий;
- оценку давления грунта;
- учет подземных вод;
- определение основных параметров шпунтового ограждения.
На кого ориентирована услуга?
На застройщиков, генеральных подрядчиков, проектные организации и технических
заказчиков, которые заинтересованы в применении экономически обоснованных решений
для конструкций ограждения котлованов вместо типовых.
Характеристики шпунтов
| Маркировка элемента | Масса 1 м2 стены | Момент сопротивления 1 пог. м стены |
Цена (новая труба), ₽/1 пог. м |
Цена (восстановленная труба), ₽/1 пог. м |
|---|---|---|---|---|
| ШТСв (Гр.1) 219×6×1000 | 151,44 | 557,34 | 11 900 | 10 995 |
| ШТСв (Гр.1) 219×8×1000 | 178,21 | 719,33 | 13 435 | 11 830 |
| ШТСв (Гр.1) 219×10×1000 | 222,77 | 719,33 | 15 375 | 12 725 |
| ШТСв (Гр.1) 273×6×1000 | 151,20 | 763,15 | 13 745 | 12 285 |
| ШТСв (Гр.1) 273×8×1000 | 180,82 | 992,71 | 15 320 | 13 370 |
| ШТСв (Гр.1) 273×10×1000 | 226,03 | 1240,89 | 17 870 | 14 515 |
| ШТСв (Гр.1) 325×8×1000 | 182,79 | 1270,34 | 16 520 | 14 200 |
| ШТСв (Гр.1) 325×10×1000 | 214,16 | 1557,21 | 19 560 | 15 565 |
| ШТСв (Гр.1) 377×8×1000 | 184,38 | 1557,72 | 18 765 | 15 455 |
| ШТСв (Гр.1) 377×10×1000 | 217,53 | 1915,06 | 21 735 | 17 085 |
| ШТСв (Гр.1) 426×8×1000 | 185,62 | 1835,05 | 20 925 | 16 570 |
| ШТСв (Гр.1) 426×10×1000 | 220,15 | 2260,60 | 24 095 | 18 380 |
| ШТСв (Гр.1) 530×8×1000 | 190,42 | 2438,28 | 24 150 | 18 270 |
| ШТСв (Гр.1) 530×10×1000 | 227,25 | 3012,71 | 28 945 | 21 070 |
| ШТСв (Гр.1) 530×12×1000 | 263,79 | 3573,79 | 50 760 | 25 590 |
| ШТСв (Гр.1) 630×8×1000 | 191,53 | 3030,89 | 27 570 | 23 015 |
| ШТСв (Гр.1) 630×10×1000 | 230,00 | 3752,06 | 32 665 | 26 115 |
| ШТСв (Гр.1) 630×12×1000 | 268,22 | 4459,19 | 58 710 | 31 290 |
| ШТСв (Гр.1) 720×8×1000 | 192,32 | 3571,24 | 30 065 | 25 020 |
| ШТСв (Гр.1) 720×10×1000 | 231,95 | 4426,48 | 35 915 | 28 805 |
| ШТСв (Гр.1) 720×12×1000 | 271,35 | 5267,18 | 66 055 | 35 970 |
| ШТСв (Гр.1) 820×8×1000 | 193,03 | 4177,08 | 32 825 | 27 275 |
| ШТСв (Гр.1) 820×10×1000 | 233,69 | 5182,85 | 39 505 | 33 225 |
| ШТСв (Гр.1) 820×12×1000 | 274,15 | 6173,65 | 73 905 | 44 150 |
| ШТСв (Гр.1) 1020×10×1000 | 236,29 | 6710,41 | 156 970 | 51 010 |
|
Более подробные характеристи и стоимость шпунтов |
|
|||
Таблица показывает диапазон типоразмеров и характеристик, которые
могут использоваться при подборе решения. Она не заменяет расчетный анализ.
Что получает заказчик?
Расчетное обоснование проектных решений для ограждения котлована, включающее подбор
конструкций шпунтового ограждения и назначение параметров изготавливаемого
трубошпунта.
01
Изучение грунтовых условий
На начальном этапе собираются и анализируются исходные данные:
инженерно-геологические разрезы площадки, уровень грунтовых вод,
физико-механические характеристики слоев, наличие слабых или прочных прослоек,
влияние существующей застройки и инженерных коммуникаций. Это позволяет
объективно оценить потенциальные риски при строительстве ограждения котлована, а
также исключить ситуации, когда решение принимается на основании неполной или
недостоверной информации.
02
Расчет и подбор конструкции
Расчетный анализ позволяет определить подходящий тип шпунтового ограждения,
расчетные длины и сечения его элементов, глубину заделки, необходимость
использования анкеров или распорок, а также требования к прочности,
герметичности и допустимым перемещениям конструкции. В результате заказчик
получает не общие рекомендации, а конкретное техническое решение, адаптированное
к условиям реального участка.
03
Изготовление трубошпунта
После выполнения расчетов изготавливаются и поставляются трубошпунты,
соответствующие заданным параметрам.
Какие параметры важны для расчета шпунтового ограждения
Чтобы корректно рассчитать шпунтовое ограждение котлована, нужны фактические данные о строительной площадке. Важнейшие из них:
- изменчивость грунтовых условий в пределах площадки: состав, неоднородность напластования грунтов;
- расчетные значения прочностных и деформационных характеристик грунта (физико-механические характеристики);
- наличие слабых или прочных прослоек;
- глубина и сезонные колебания уровня подземных (грунтовых) вод;
- фильтрационные свойства грунтов;
- коррозионная агрессивность среды по отношению к металлическим конструкциям.
Отдельное внимание уделяется оценке взаимовлияния соседних зданий, дорог, подземных коммуникаций и других источников дополнительной нагрузки, поскольку эти факторы определяют не только несущую способность шпунтовой стенки, но и допустимые деформации в условиях ограниченного пространства.
01
Зондирование
Полевые методы исследования грунтов (статическое, динамическое
зондирование) позволяют более точно оценить возможности
погружения шпунтовых элементов, выбрать оборудование и метод.
02
Грунтовые воды
Уровень грунтовых вод оказывает значительное влияние на гидростатическое давление,
фильтрационные процессы, требования к герметичности шпунтовой стенки и выбор
расчетной схемы.
03
Коррозионная агрессивность
Для корректного выбра марки стали, разработки защитных мероприятий и определения
ожидаемого срока службы конструкции из металлического шпунтанеобходимо учитывать
агрессивность окружающей среды.
04
Неоднородность площадки
Бурения пары скважин недостаточно, чтобы определить степень сложности
геотехнических условий на объекте. Локальные изменения в напластовании разных типов
грунтов могут потребовать корректировки конструктивных решений.
Как выполняется расчетный анализ шпунтового ограждения
Последовательность инженерного расчета включает:
- анализ исходных геотехнических данных;
- выбор расчетных характеристик грунта;
- определение величин активного и пассивного давления;
- учет гидростатического воздействия и внешних нагрузок, обусловленных транспортом, зданиями, складированием материалов или технологией разработки котлована.

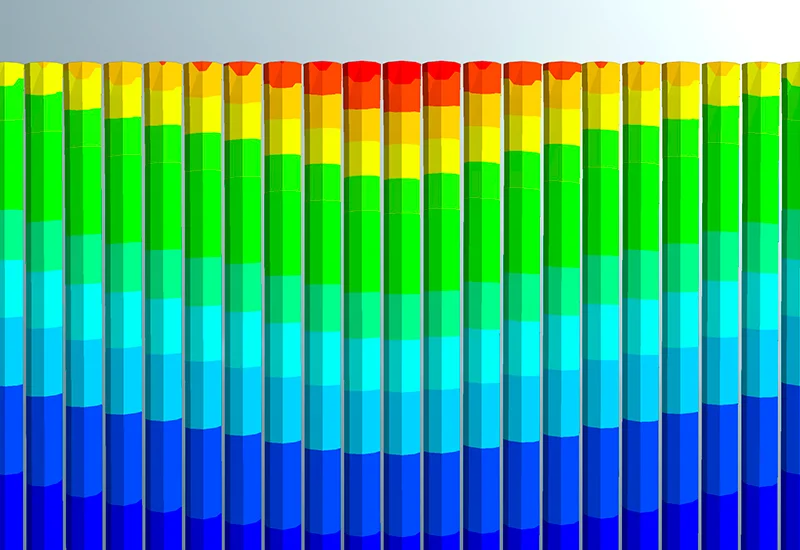

Затем рассчитываются глубина заделки шпунта, напряженно-деформированное состояние системы, устойчивость ограждения и ожидаемые перемещения.
При необходимости оценивается работа анкеров, распорных систем и дополнительных элементов.

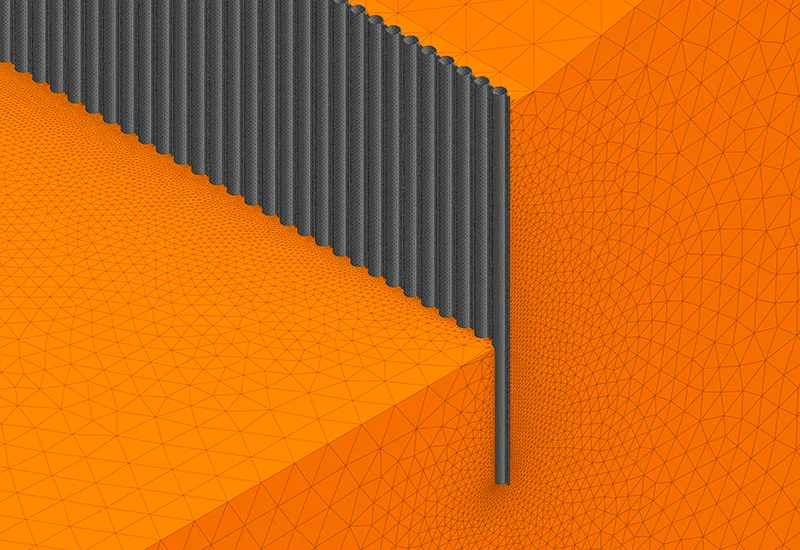

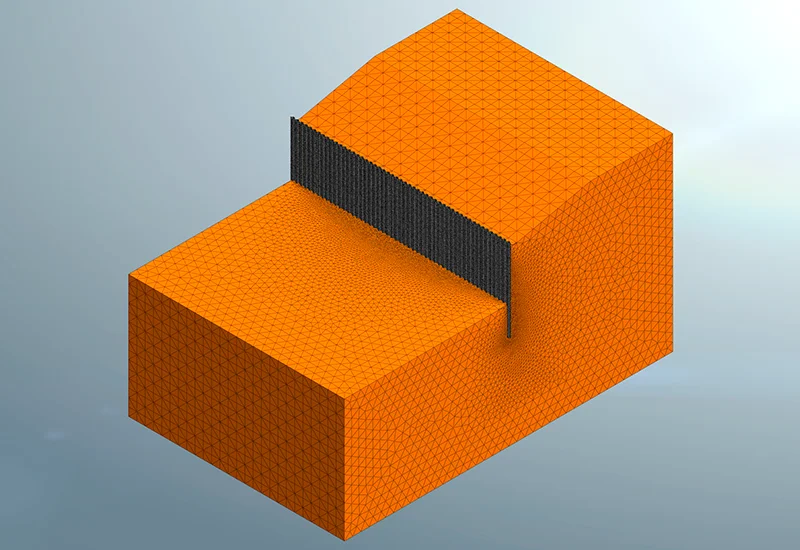

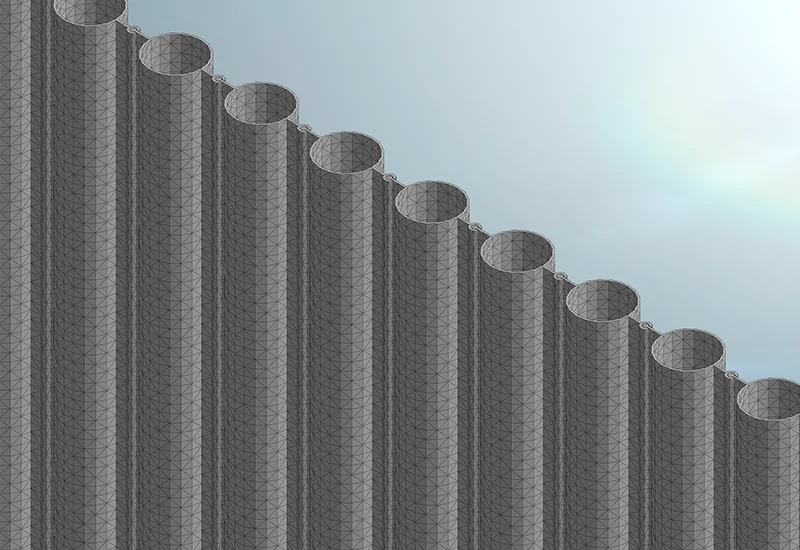

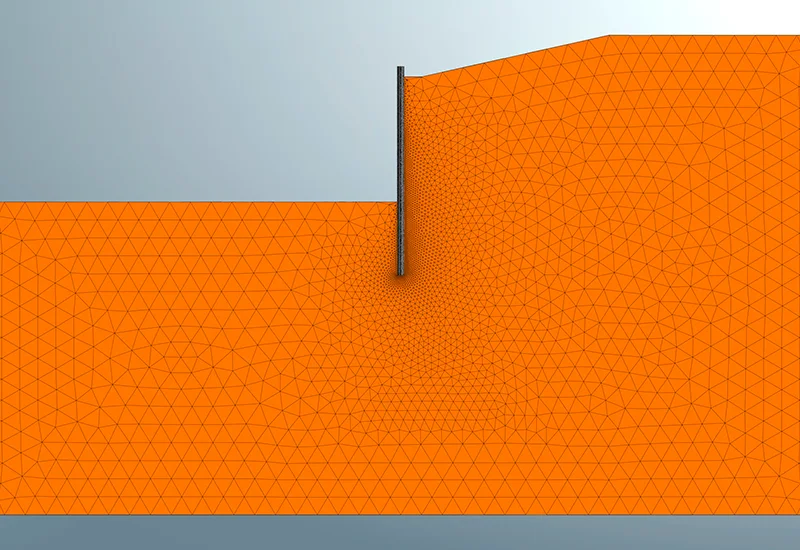

На практике для ответственных объектов применяются специализированные программные комплексы и численные методы, позволяющие учесть взаимодействие грунта и конструкции на разных стадиях производства работ.
Расчет опирается на реальные характеристики площадки,
а не на усредненные значения. Это особенно важно для глубоких котлованов,
а также объектов, возводимых в стесненных условиях
или вблизи существующих зданий.
а не на усредненные значения. Это особенно важно для глубоких котлованов,
а также объектов, возводимых в стесненных условиях
или вблизи существующих зданий.
Что определяется на стадии предварительных расчетов?
- тип шпунтового ограждения;
- длина и сечение элементов;
- глубина заделки в грунт;
- необходимость анкеров или распорок;
- жесткость и допустимые перемещения;
- требования к герметичности.
Что учитывается в конечной
расчетной модели?
расчетной модели?
- активное и пассивное давление грунта;
- гидростатическое воздействие;
- стадийность разработки котлована;
- нагрузки от соседних сооружений;
- ограничения стесненной площадки;
- срок службы конструкции.
Какие материалы
и решения получает заказчик
по итогам расчета
01
Технический отчет
В отчете фиксируются исходные данные, принятые расчетные предпосылки,
характеристики грунтов, результаты расчета, основные проверки и выводы. Это
документ, на который можно опираться при дальнейшем проектировании и
согласовании решений.
02
Подбор элементов конструкции
Для объекта определяется тип шпунтовой стенки, длина и сечение ее элементов,
глубина заложения, необходимость применения анкеров или распорок, а также
регламентируются требования к прочности, герметичности и допустимым перемещениям
конструкции.
03
Спецификация на изготовление
По итогам расчета определяются параметры трубошпунта для производства или
поставки: диаметр трубы, толщина стенки, марка стали, требуемые характеристики
сечения и другие данные, необходимые для выпуска элементов под проект.
Изготовление трубошпунта по проекту
Рациональность принимаемых решений обеспечивается при условии, что процесс изготовления шпунта строго соответствует проектным спецификациям.
После тщательного подбора параметров осуществляется изготовление шпунтовых элементов с необходимыми характеристиками, включая диаметр, толщину стенки и марку стали. Данный подход позволяет минимизировать избыточную металлоемкость, избежать применения профилей с заведомо завышенными характеристиками и одновременно сохранить требуемый уровень надежности ограждения.
Для заказчика это означает наличие прямой зависимости между геотехнической моделью строительной площадки, расчетом шпунтовой стенки и производством элементов, полностью соответствующих проектным требованиям.
Что можно варьировать:
- диаметр трубы;
- толщину стенки;
- марку стали;
- новую или восстановленную трубу.
Зачем это нужно:
- снизить металлоемкость;
- получить рациональное решение, соответствующее условиям конкретной площадки строительства;
- увязать проект и снабжение в одном контуре.
Когда трубчатое решение рациональнее для шпунтовой стенки
01
Высокие прочностные свойства при низкой материалоемкости
Для достижения заданных прочностных характеристик кольцевое сечение шпунта
наиболее выгодно с точки зрения количества используемого материала. Оно
также позволяет получить наибольший момент сопротивления погонного метра
шпунтового ряда на единицу массы по сравнению с любыми профилями
горячекатаного проката.
02
Возможность создания сложных, в том числе замкнутых, конструкций
Масса 1 м2 стены из трубошпунта минимум на 20-30 % меньше массы
стены из другого прокатного профиля. Кроме того, в зависимости от конкретных
условий в месте применения экономия при использовании трубошпунтов может
превышать 60 % (экономия «в металле» составляет от 20 до 50 %, затраты на
производство работ снижаются на 10-15 %). И все это при одинаковой несущей
способности и превосходящих (а иногда вовсе избыточных) прочностных
характеристиках.
Цилиндрическая поверхность трубы позволяет изготавливать профили с
элементами в виде дуги, задавать любой угол поворота оси шпунтовой стенки.
Становится возможным создание герметичных конструкций любой кривизны, в том
числе замкнутых.
03
Изготовление под конкретную задачу
Варьируя марку стали, толщину стенки и диаметр трубы можно легко
масштабировать прочностные свойства трубошпунтовой стены в широком интервале
для максимальной адаптации к условиям проектной задачи. Трубошпунты можно
практически неограниченно усиливать, размещая внутри сечения меньшего
размера (двутавр, швеллер и т.д.), а также заполнение внутренней полости
бетоном или железобетоном.
04
Устойчивость к поперечному и продольному изгибу
Благодаря изначальным свойствам трубошпунта, изготовленные из него
конструкции без анкеровки и дополнительных разгрузочных элементов могут
выдерживать колоссальные нагрузки. Труба, являясь основным элементом
шпунтовой стенки, в том числе комбинированной, воспринимает как
горизонтальные нагрузки, вызванные давлением грунта, так и вертикальные,
обладает исключительно высокой устойчивостью к поперечному и продольному
изгибу.
05
Сейсмоусточивость
Высокая степень надежности конструкций из трубошпунта для сейсмоопасных
районов.
